直流屏蓄電池電流怎么計算？
時間: 2021-07-23 07:12:46來源: 江蘇生杰電氣有限公司 閱讀次數：2696
直流屏蓄電池電流怎么計算？
一、系統負荷電流計算：
1、交流正常時負荷電流計算：
正常工作電流=∑控制負荷電流+0.2*∑儲能合閘機構電流；
2、交流停電時負荷電流計算：
停電工作電流=∑控制設備電流+0.2*∑儲能合閘機構電流+事故照明；
二、系統電池容量選擇：
1、根據沖擊負荷決定朂小電池容量（采用儲能合閘機構不需要此項計算）：
鉛酸免維護閥控電池容量>0.5*單次更大沖擊電流；
鎘鎳電池容量>0.2*單次更大沖擊電流；

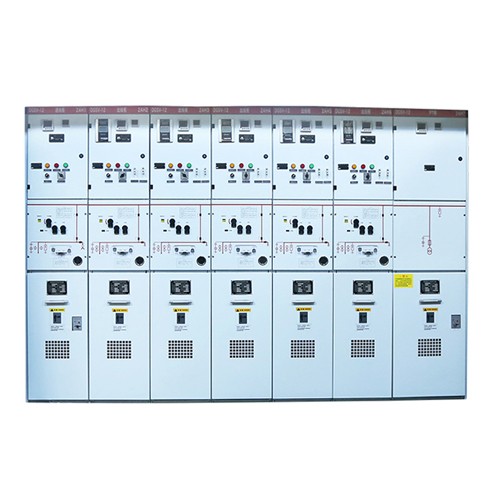

柜式直流屏
2、根據交流停電待機時間確定電池容量：
電池容量>停電時負荷電流*T（小時）*δ1（修正系數1）*δ2（修正系數2）；
δ1=1(T>=10)；
δ1=1.1(5<=T<10)；
δ1=1.2(3<=T<5)；
δ2=1.0(108節/2V電池)；
δ2=1.2(104節/2V電池)；
確定電池容量：
電池容量=計算電池容量更大值*電池老化系數（1.2）*設計余量（1.0–1.3）；
根據電池容量規格向上取整電池容量。
直流屏2
3、整流模塊電流計算：
整流模塊電流=正常工作電流+電池充電電流；
電池充電電流=0.1*電池容量（鉛酸免維護閥控電池）；
電池充電電流=0.2*電池容量（鎘鎳電池）；
4、充電模塊選擇：
充電/浮充電裝置采用多個高頻開關電源模塊并聯，N+1熱備份工作。高頻開關電源模塊數量配置可按如下公式選擇（即確定N的數值）；
N≥（更大經常性負荷+蓄電池充電電流）/模塊額定電流；
例如：直流電源系統電壓等級為220VDC，蓄電池容量為200Ah，經常性負荷為4A（更大經常性負荷不超過6A）。
充電電流(0.1C10×200Ah)+更大經常性負荷(約6A)＝26A。若選用TH230D10ZZ-3電源模塊3臺即可滿足負荷需求(N=3)，再加一個備用模塊，共4個電源模塊并聯即可構成所需系統。
