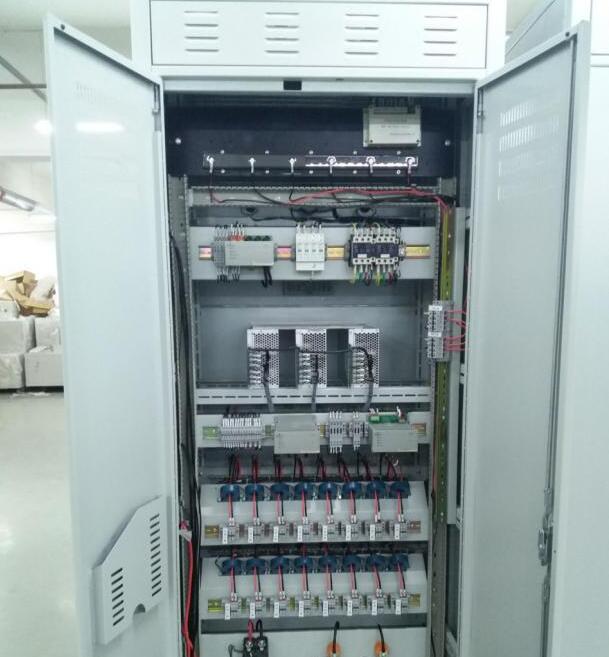

什么是直流屏？
時間: 2021-07-07 07:12:12來源: 江蘇生杰電氣有限公司 閱讀次數：1625
本文結合高頻開關技術、計算機技術和自動化技術，設計了一種無人值守或少人值守的直流屏。其監控系統具有“遙測、遙信、遙控、遙調”功能，并對系統設備進行集中管理，其具更先進的系統設備外還兼容傳統的系統。新穎的設計不但適應舊式電廠、電站的改造，更適應于新建電廠、電站的建設應用，使整個電廠、電站易于實現電力系統綜合自動化。
下面就對系統的要求與以分析：
首先、系統要求直流屏******可靠。
其次、系統對直流屏的運行情況要清晰掌握。
其三、系統要求直流屏有較強的自我保護及設備運行不良情況的警示。
其四、系統要求對直流屏有較強的控制權。
針對上述情況：我們將其整理如右圖。
其中：綜合控制器、雙路互投、充電機控制、及充電機的選擇是保證直流屏可靠的主要環節；
另外，綜合控制器的合理設計成能反應直流屏運行情況、及對電源故障的告警、并要求告知系統，并對系統發出的指令與以履行。
絕緣監測可以保護直流屏應外設或自系統接地而損壞自身設備或外部設備。蓄電池的配備及其合理選擇可以保證系統在斷電的情況下正常運作，并可避免直流屏本身的損壞可造成對系統供電的間斷。
下面請看應本系統要求而設計的電氣原理圖：
本系統不但成本低廉，產品可靠性極高，因為監控系統的合理設計可以對直流屏的運行的每一個環節都了如指掌。并使系統運行在更佳狀態。
對監控系統設計的幾點說明，詳見綜合控制器部分。
一、選用德國西門子PLC。因為直流屏使用環境較惡劣，應用單片機只要抗干擾稍有疏忽，使整個直流屏處于無監控運行狀態，無法保證系統的可靠運行。
二、核心部件——充電機，對于220V 65Ah及以下系統推薦使FR22005-1型電力專用高頻開關電源模塊。其人性化的設計可使系統設計簡單化，并且可靠性******，而且價格合理。
對于220V 65Ah以上系統推薦使用Emerson的產品。其成套電氣原理圖如下：
本產品具備四遙功能，能夠與上位機實現通訊，通訊協議為MODBUS-RTU，硬件接口為RS485。能夠為上位機提詳細的直流屏運行情況。并可提供本遠地警報功能，是相對完善直流屏的成套方案。其可以配微機絕緣監測單元以實現饋出支路的小電流絕緣監測，為那些需配備此裝置的系統提供低成本的成套方案。
同時配接電池巡檢單元可為每一節蓄電池提供電壓監測，以盡早發現系統中蓄電池惡化，及早更換蓄電池，避免因蓄電池問題造成系統在斷電情況下不能及時向外提供直流電源的災難性后果。
