【分享】什么是直流屏，你知道嗎？
時間: 2021-04-12 08:39:54來源: 江蘇生杰電氣有限公司 閱讀次數：1695

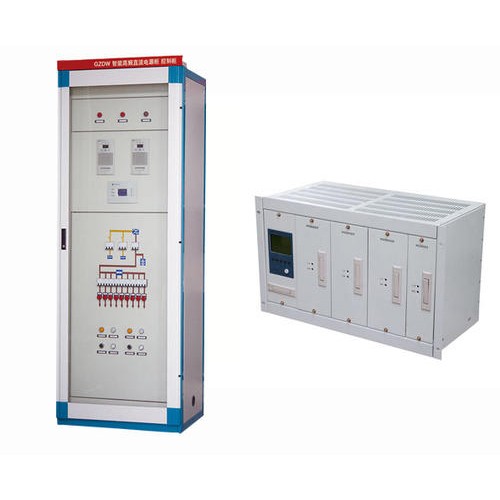

直流屏用于大中小型發電廠和變電站，為高壓開關在正常運行和事故狀態下的分合閘、繼電保護、自動控制、開關信號指示、事故照明等提供直流電源。直流屏的可靠性是其他電源裝置不可替代的，它能滿足變電站和發電廠這些場合對電源的高可靠性要求。
綜保繼電器、控制回路為什么要用直流而不用交流
******、交流電是交變的用在控制回路單相控制正好在分合閘或者事故跳閘情況下那個點位正好在電勢0位那就跳不掉或者合不上。
第二、如果交流電控制回路發生短路接地現象則馬上就不能用了必須跳開控制開關要不肯定把控制回路或者控制電纜電器燒壞
而使用直流電：
******、直流電是通過直流充電機充電模塊保證的同時并聯蓄電池保證在事故情況下依然有直流電存在保障故障時候依然有電能跳開故障所有的開關起到一定的保護作用
第二、直流電電勢是穩定的不過零點，在使用中不管什么時候分合閘都能保證有額定電壓能可靠的分合閘
第三、使用直流電一般是220V（正負極對地分別是+110V-110V）這時候即使控制回路發生一點接地現象回路電壓依然是額定依然能保證能可靠分合閘可以在保障運行的情況下查找直流接地故障而不影響設備運行
系統能量流動圖
直流屏的組成
由上圖可以看出：直流屏主要由交流電源輸入單元、整流器單元、電池充放電控制單元、蓄電池組、直流饋出、母線監察(電壓測量、絕緣、閃光)等幾個部分組成。帶微機控制的直流屏，增加了中央監控單元，使直流屏的介面更友好、操作、控制更簡單。
口檢查環境及溫度，環境應清潔，溫度符合說明書要求。
檢查充電模塊工作方式和狀態是否正常。
檢查信號指示應正確、報警系統應正常工作。
檢查各種表計指示應正確，無接地現象。
蓄電池是否符合運行要求。
檢查冷卻、照明等輔助系統，應正常工作。
無任何異常信號和異常聲音。
